Подключение генератора Magnus к домашней сети
Подключение генератора к домашней сети делают только через устройство переключения – перекидной (реверсивный) рубильник или АВР, который физически разрывает связь с городской сетью на время работы генератора. Схема простая: генератор Magnus заводят на отдельный ввод, а перекидной рубильник переключает дом либо на сеть, либо на генератор, но никогда на оба сразу. Подключать генератор «розеткой в розетку» в обход рубильника нельзя категорически: это смертельно опасно для персонала на линии и сжигает генератор при возврате напряжения в сети.
Разберём, почему обратное подключение недопустимо, какими бывают устройства переключения, как сделать заземление и в каком порядке запускать генератор на дом.
Кратко: главное
- Генератор подключают только через устройство переключения – перекидной рубильник или АВР, разрывающий связь с городской сетью на время работы генератора.
- Подключение «розеткой в розетку» смертельно опасно: напряжение уходит обратно в линию и убивает тех, кто на ней работает, а при возврате сети сжигает генератор.
- Устройства переключения бывают трёх видов: ручной перекидной рубильник, реверсивный рубильник с механической блокировкой и автоматический ввод резерва (АВР) с автозапуском.
- Заземление обязательно: корпус генератора и вводной щит соединяют с контуром заземления по ПУЭ, иначе при пробое на корпус нет защиты.
- Мощность и фазность подбирают под дом: суммарная нагрузка плюс запас на пусковые токи, однофазный или трёхфазный генератор под ввод дома.
Почему нельзя подключать «розеткой в розетку»
Обратное подключение генератора в бытовую розетку – самая опасная и запрещённая схема. Идея сделать кабель с двумя вилками и воткнуть генератор в розетку, чтобы «запитать дом», приводит к тому, что напряжение с генератора уходит не только в дом, но и обратно в городскую сеть через трансформатор. На отключённой линии, которую электрики считают обесточенной, появляется смертельное напряжение – это прямая угроза жизни ремонтных бригад. Когда сеть восстановят, встречное напряжение мгновенно выведет генератор из строя. Плюс такое соединение обходит защиту и не заземлено. Никакой экономии на рубильнике это не стоит: последствия – гибель людей и сгоревший генератор. Единственно верный путь – устройство переключения, которое физически не даёт сети и генератору работать на одну линию одновременно.
Устройства переключения: рубильник или АВР
Задача устройства переключения – гарантировать, что дом питается либо от сети, либо от генератора, но никогда от обоих. Самый простой вариант – ручной перекидной рубильник (реверсивный переключатель) с тремя положениями: сеть – выкл – генератор. Среднее положение полностью обесточивает, а конструкция механически не позволяет замкнуть оба ввода. Чуть удобнее реверсивный рубильник с явной механической блокировкой на два автомата. Для тех, кому нужен автозапуск без участия человека, ставят АВР – автоматический ввод резерва: он сам замечает пропажу сети, запускает генератор, переключает нагрузку, а после возврата сети переводит дом обратно и глушит двигатель. Принцип автоматического переключения описывает статья про автоматический ввод резерва.
| Способ переключения | Как работает | Когда подходит |
|---|---|---|
| Перекидной рубильник | Ручное переключение сеть/генератор | Дом, дача, простой и надёжный вариант |
| Реверсивный рубильник с блокировкой | Два автомата с механической блокировкой | Когда нужен явный разрыв и наглядность |
| АВР (автоматика) | Автозапуск и переключение без человека | Резерв, когда важна скорость и отсутствие оператора |
Любое подключение генератора к дому строится вокруг одного правила: сеть и генератор не должны питать линию одновременно. Это обеспечивает устройство переключения. Всё остальное – мощность, фазность, автоматика – вторично по отношению к этому требованию безопасности.

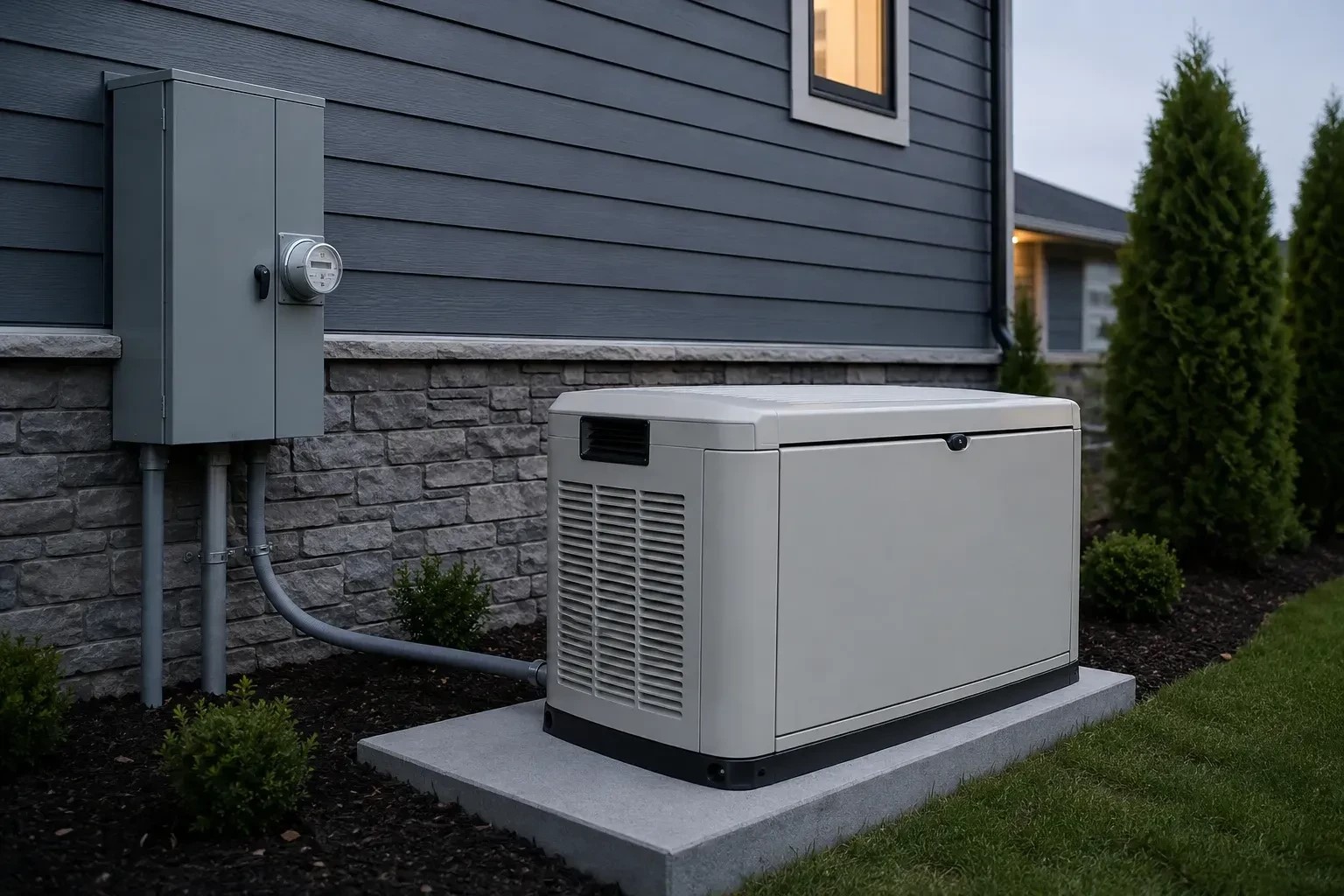

Практика подключения резервных генераторов к дому
Заземление и защита
Корпус генератора и вводной щит заземляют – без этого защита от поражения током не работает. По правилам устройства электроустановок (ПУЭ) открытые проводящие части соединяют с контуром заземления, чтобы при пробое изоляции на корпус сработала защита, а не человек оказался под напряжением. Для стационарного подключения делают заземляющий контур и подводят к нему PE-проводник щита и генератора. Схема заземления (например, соединение нейтрали генератора) зависит от системы дома, и её лучше согласовать с электриком, а не собирать наугад. Автоматические выключатели и УЗО в щите защищают линии дома при работе как от сети, так и от генератора. Правильно подобранный по мощности генератор и грамотный щит – основа безопасной схемы; модельный ряд представлен в каталоге генераторов Magnus.
Как подобрать генератор по мощности и фазности
Мощность генератора считают по суммарной нагрузке дома с запасом на пусковые токи, а фазность – под ввод. Сначала складывают мощность потребителей, которые должны работать при отключении сети: насос, котёл, освещение, холодильник, техника. Затем добавляют запас на пусковые токи – двигатели насосов и компрессоров в момент старта берут в несколько раз больше номинала, поэтому генератор с нулевым запасом будет проседать и уходить в защиту. Фазность выбирают по дому: для однофазного ввода берут однофазный генератор, для трёхфазного – трёхфазный, следя за равномерным распределением нагрузки по фазам. Ставить трёхфазный генератор на преимущественно однофазную нагрузку без баланса фаз не стоит – будет перекос. Как подобрать мощность и фазность подробно, помогает менеджер и материалы в разделе о компании Magnus.
Порядок подключения и запуска
Стационарную схему собирает электрик: устанавливает перекидной рубильник или АВР между вводом сети и щитом дома, подводит кабель от генератора, выполняет заземление. Дальше порядок работы простой. При пропаже сети рубильник переводят в положение «выкл», заводят генератор и дают ему выйти на обороты без нагрузки, затем переключают рубильник на генератор. После возврата сети действуют в обратном порядке: переключают на «выкл», глушат генератор, затем переводят на сеть. У АВР эти шаги автоматизированы. Главное – не пытаться переключать под нагрузкой рывком и не оставлять оба ввода замкнутыми.
Часто задаваемые вопросы
Можно ли подключить генератор к дому через розетку?
Нет, это смертельно опасно и запрещено. Напряжение уходит обратно в городскую сеть и угрожает жизни электриков на линии, а при возврате сети сжигает генератор. Подключение делают только через перекидной рубильник или АВР.
Что такое перекидной рубильник для генератора?
Это переключатель с положениями сеть – выкл – генератор, который питает дом от одного источника за раз и механически не даёт замкнуть сеть и генератор одновременно. Простое и надёжное устройство ввода резерва для дома и дачи.
Нужно ли заземлять генератор при подключении к дому?
Да. Корпус генератора и вводной щит соединяют с контуром заземления по ПУЭ, иначе при пробое изоляции на корпус защита не сработает. Схему заземления и соединение нейтрали согласуют с электриком под систему конкретного дома.
Чем АВР отличается от ручного рубильника?
АВР сам замечает пропажу сети, запускает генератор, переключает нагрузку и возвращает всё обратно после восстановления сети – без участия человека. Ручной рубильник требует, чтобы переключение и запуск выполнил оператор. АВР удобнее там, где важна скорость и нет дежурного.
Какой мощности генератор нужен для дома?
Считают суммарную мощность потребителей, которые должны работать в аварии, и добавляют запас на пусковые токи двигателей – обычно 20-30% и больше. Фазность выбирают под ввод дома. Генератор впритык по мощности будет проседать при пуске насосов и уходить в защиту.
Итог
Подключение генератора к дому держится на одном правиле безопасности: сеть и генератор не питают линию одновременно, и обеспечивает это устройство переключения – перекидной рубильник, реверсивный рубильник с блокировкой или АВР. Подключение в обход, «розеткой в розетку», недопустимо: оно убивает людей на линии и сжигает генератор. Обязательны заземление корпуса и щита по ПУЭ и подбор мощности с запасом на пусковые токи. Стационарную схему собирает электрик, а порядок запуска сводится к переключению через нейтральное положение. Подобрать генератор нужной мощности и фазности можно в каталоге генераторов Magnus.
